消防工程水系統施工安裝
消防水系統主要包括消火栓和水噴淋兩部分。
1、系統鋼管安裝的一般規定
鋼管直徑D≤100時采用絲扣連接；
鋼管直徑D＞100時采用法蘭或卡箍連接；
立管支架每層設置一個；
水平管道支架控制在1.8~5m間距布置，成排布置時共同一支架；
噴淋支管末端長度大于0.7m時，應增設一個吊架，且離噴頭距離0.3m。
當管子的公稱直徑等于或大于50mm時，每段配水平干管或配水管設置防晃支架不應少于1個，當管道改變方向時，應增設防晃支架。
消防工程水系統施工安裝
系統施工執行標準：
《建筑設計防火規范》（GBJ16-87）
《高層民用建筑設計防火規范》（GB50045-95）
《自動噴水滅火系統設計規范》（GB50084-2005）
《自動噴水滅火系統施工及驗收規范》（GB50261-96）
等國家有關的安裝工程技術規范
消防水系統主要包括消火栓和水噴淋兩部分。
1、系統鋼管安裝的一般規定
鋼管直徑D≤100時采用絲扣連接；
鋼管直徑D＞100時采用法蘭或卡箍連接；
立管支架每層設置一個；
水平管道支架控制在1.8~5m間距布置，成排布置時共同一支架；
噴淋支管末端長度大于0.7m時，應增設一個吊架，且離噴頭距離0.3m。
當管子的公稱直徑等于或大于50mm時，每段配水平干管或配水管設置防晃支架不應少于1個，當管道改變方向時，應增設防晃支架。

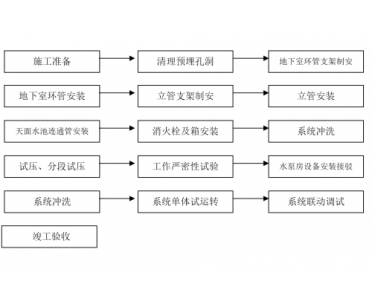

2、消火栓系統安裝工序：

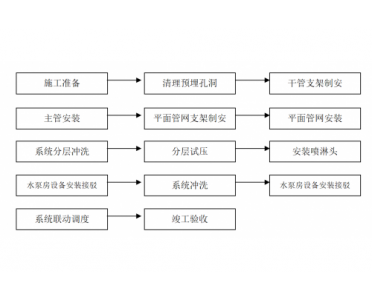

3、水噴淋系統安裝工程
4鋅鋼管安裝
本工程消火栓和水噴淋系統鋼管全部采用鍍鋅鋼管，施工前，應按平面圖核對其敷設走向，是否與其他專業的管線相矛盾，如果存在相交而圖中不明確時，應請監理工程師會同設計代表現場確認解決方法，變動較大時，應在接到設計變更通知后方實施；變更較小時，則可三方在施工圖紙上簽字認可后可實施。
鋼管施工在確認連接方式后即可下料，本工程全部采用機械下料，安排專人負責放線下料工作，已經下料的鋼管按不同長度分開有序堆放，做到下料、套絲、堆放在連續進行，負責安裝的人員應按放線平面組織施工，配合有序，隨時調整下料長度。
主管安裝采用自下而上施工方法，即所有管段在第一層進行絲按或法蘭連接，主管到達天面層后應及時固定支架，在確認支架固定符合要求后方可松拆拉升葫蘆。
主管穿過墻體或樓板時應加設套管；套管長度不得小于墻體厚度或應高出樓面或地面50mm。穿過建筑物的變形縫時應設置柔性套管，套管與管道的間隙應采用不燃材料填塞。水平管網安裝宜設0.002~0.005的坡度，且應坡向排水管。
管道螺紋連接的密封填料應均勻附著在管道的螺絲部分；擰緊螺紋時，不得將填料擠入管道內；連接后，應將連接處處部清理干凈。
5、閥門安裝
系統所有閥門均應按設計標準采購，當閥門直徑等于或小于65mm時采用絲扣閥門；當直徑大于或等于80mm時，應采用法蘭閥門。
水平安裝的閥門，手輪應利于操作布置，法蘭焊縫應作防腐處理，法蘭連接應設S=3~4mm橡膠墊。
信號閥門應安裝在水流指示器前的管道上，與水流指示器之間的距離不應小于300mm。
排氣閥的安裝應在系統管網試壓和沖洗合格后進行；排氣閥應安裝在配水干管頂部、配水管的末端，且應確保無滲漏。
6、消火栓及箱安裝
消火栓箱采用暗裝，消火栓出水口應面對操作方向，栓中心距樓地面1.1m成套消火栓箱應按樣品采購和安裝。
7、濕式報警閥組安裝
（1）、報警閥組前應安裝帶關閉信號的控制閥門；
（2）、報警閥應安裝在便于操作的明顯位置，距室內地面高度為1.2m；兩側與墻的距離不應小于0.5m；下面與墻的距離不應小于1.2m；
（3）、壓力開關應安裝在延遲器上部，動作壓力應滿足系統穩壓和工作壓力要求；
（4）、水力警鈴應安裝在水泵房外墻上，其長度不大于20m，啟動壓力不應小于0.05Mpa。
8、噴淋頭安裝
（1）、閉式噴頭安裝前，應進行密封性能試驗，并以無滲漏無損傷為合格。試驗數量宜從每批中抽查1％，但不得少于5只，試驗壓力為3.0Mpa，試驗時間不得少于3min，當有兩只及以上不合格時，不得使用該批噴頭。當僅有一只不合格時，應再抽查2％，但不得少于10只。重新進行密封性能試驗，當仍有不合格時，亦不得使用該批噴頭；
（2）、地下室無吊頂采用直立型上噴頭；地上層如有吊頂，采用下噴頭，動作溫度68℃；
（3）、噴頭安裝時，濺水盤與吊頂、門、窗、洞口或墻面的距離應符合設計要求；
（4）、噴頭安裝應在系統試壓、沖洗合格后進行。
9、水泵設備安裝
（1）、消防水泵應按設計要求型號標準采購；
（2）、水泵就位前，應核實基礎尺寸、位置、標高應符合設計要求；
（3）、水泵縱、橫向水平度不應超過0.1%，檢測時應以加工面為基礎；
（4）、消防水泵按合器的組裝應按接口、本體、聯接管、止回閥、安全閥、放空管、控制閥的順序進行，止回閥的安裝方向應使消防用水能從消防水泵接合器進入系統。
（5）、水泵接合器應設明確區分消火栓系統和水噴淋系統的標志；
（6）、水泵出水管端應安裝壓力表，壓力表量程為工作壓力的2～2.5倍，壓力表和緩沖管之間應安裝旋塞。
10、系統試壓和沖洗
（1）、系統管網安裝完畢后，應對其進行強度試驗、嚴密性試驗和沖洗；
（2）、消火栓系統按立管分段進行試壓及沖洗；
（3）、噴淋系統按樓層分段進行試壓及中洗；
（4）水壓強度試驗壓力為1.4Mpa，試壓時，測點應設在系統管網的最低點，對管網注水時，應將管網內的空氣排凈，并應緩慢升壓，達到試驗壓力后，穩壓30min，目測管網應無泄漏和無變形，且壓力降不應大于 0.05Mpa為合格；
（5）、水壓嚴密性試驗應在水壓強度和管網沖洗合格后進行，試驗壓力為設計工作壓力1.0Mpa，穩壓24小時應無泄漏為合格；
（6）、系統強度試驗和嚴密性試驗合格后，應及時填寫試壓紀錄，請在場各方代表簽字。
11、系統單體試運轉
（1）、系統施工完成接駁和動力供電正常開通后，應進行單體試運轉；
（2）水源測試：按設計要求核實消防水池的容積，設置高度及消防貯水不作它用的技術措施；消防水泵接合器的數量和供水能力；
（3）、消防水泵調度：以自動或手動方式啟動水泵時，應在5分鐘內投入正常運行；
（4）、報警閥組調試：當其試水裝置放水時，報警閥及時動作，延時不超過90秒后，水力警鈴應發出報警信號，壓力開關動作信號及時啟動噴淋水泵；
（5）排水裝置調試：打開水泵系統排水閥，按系統最大設計流量作排水試驗，并使水泵達到穩定。
12、聯動調試
本系統聯動調試詳見報警聯動系統的調試內容。
