1 總 則
1．0．1 為了正確、合理地設計自動噴水滅火系統，保護人身和財產安全，制訂本規范。
本規范適用于新建、擴建、改建的民用與工業建筑中自動噴水滅火系統的設計。
本規范不適用于火藥、炸藥、彈藥、火工品工廠、核電站及飛機庫等特殊功能建筑中自動噴水滅火系統的設計。
．0．3 自動噴水滅火系統的設計，應密切結合保護對象的功能和火災特點，積極采用新技術、新設備、新材料，做到安全可靠、技術先進、經濟合理。
1．0．4 設計采用的系統組件，必須符合國家現行的相關標準，并經國家固定滅火系統質量監督檢驗測試中心檢測合格。
1．0．5 當設置自動噴水滅火系統的建筑變更用途時，應校核原有系統的適用性。當不適應時，應按本規范重新設計。
1．0 .6 自動噴水滅火系統的設計，除執行本規范外，尚應符合國家現行的相關強制性標準。
2.1術語
2.1.1  自動噴水滅火系統 sprinkler systems
由灑水噴頭、報警閥組、水流報警裝置（水流指示器或壓力開關）等組件，以及管道、供水設施組成，并能在發生火災時噴水的自動滅火系統。
2.1.2  閉式系統 close-type sprinkler system
采用閉式灑水噴頭的自動噴水滅火系統。
1 濕式系統 wet pipe system

2
準工作狀態時管道內充滿用于啟動系統的有壓力的閉式系統。
2 干式系統 dry pipe system
準工作狀態時配水管道內充滿用于啟動系統的有壓力氣體的閉式系統。
準工作狀態時配水管道內不充水，由火災自動報警系統自動開啟雨淋報警閥后，轉換為濕式系統的閉式系統。
4 重復啟閉預作用系統 recycling preaction system
能在撲滅火災后自動關閥、復燃時再次開閥噴水的預作用系統。
2.1.3 雨淋系統 deluge system
由火災自動報警系統或傳動管控制，自動開啟雨淋報警閥和啟動供水泵后，向開式灑水噴頭供水的自動噴水滅火系統。亦稱開式系統。
2.1.4 水幕系統 drencher syetems

由開式灑水噴頭或水幕噴頭、雨淋報警閥組或感溫雨淋閥，以及水流報警裝置（水流指示器或壓力開關）等組成，用于擋煙阻火和冷卻分隔物的噴水系統。
1 防火分隔水幕 weter curtain for fire compartment
密集噴灑形成水墻或水簾的水幕。
2 防護冷卻水幕 drencher for cooling protection
冷卻防火卷簾等分隔物的水幕。

2
2.1.5 自動噴水——泡沫聯用系統 combined sprinkler-foam system
配置供給泡沫混合液的設備后，組成既可噴水又可噴泡沫的自動噴水滅火系統。
2.1.6 作用面積 area of sprinklers operation
一次火災中系統按噴水強度保護的最大面積。
2.1.7 標準噴頭 standard sprinkler
流量系數K=80的灑水噴頭。
2.1.8 響應時間指數（RTI） response time index

閉式噴頭的熱敏性能指標。
2.1.9 快速響應噴頭 fast response spinkler
響應時間指數RTI≤50（m•s）0.5的閉式灑水噴頭。
2.1.10 邊墻型擴展覆蓋噴頭 extend coverage sidewall spinkler
流量系數K=115的邊墻型快速響應噴頭。

2.1.11 早期抑制快速響應噴頭 early suppression fast response spinkler(ESFR)
響應時間指數RTI≤28±8（m•s）0.5，用于保護高堆垛與高貨架倉庫的大流量特種灑水噴頭。
2.1.12 一只噴頭的保護面積 area of one sprinkler operation
同一根配水支管上相鄰噴頭的距離與相鄰配水支管之間距離的乘積。
2.1.13 配水干管 feed mains
報警閥后向配水管供水的管道。
2.1.14 配水管 cross mains
向配水支管供水的管道。
2.1.15 配水支管 branch lines
直接或通過短立管向噴頭供水的管道。
2.1.16 配水管道 system pipes
配水干管、配水管及配水支管的總稱。
連接噴頭與配水支管的立管。
2.1.18 信號閥 signal valve
具有輸出啟閉狀態信號功能的閥門。
2.2符號
a——噴頭與障礙物的水平間距
b——噴頭濺水盤與障礙物底面的垂直間距
c——障礙物橫截面的一個邊長
d——管道外徑 #p#分頁標題#e##p#分頁標題#e#
dg——節流管的計算內徑
dj——管道的計算內徑
dk——減壓孔板的孔口直徑
e——障礙物橫截面的另一個邊長
f——噴頭濺水盤與不到頂隔墻頂面的垂直間距
g——重力加速度

h——系統管道沿程和局部的水頭損失
H——水泵揚程或系統入口的供水壓力
Hg——節流管的水頭損失
Hk——減壓孔板的水頭損失
i——每米管道的水頭損失
k——噴頭流量系數
L——節流管的長度
n——最不利點處作用面積內的噴頭數
P——噴頭工作壓力
P0——最不利點處噴頭的工作壓力
q——噴頭流量
qi——最不利點處作用面積內各噴頭節點的流量
Qs——系統設計流量
V——管道內水的平均流速
Vg——節流管內水的平均流速
Vk——減壓孔板后管道內管道內水的平均流速
Z——最不利點處噴頭與消防水池最低水位或系統入口管水平中心線之間的高程差
ζ——節流管中漸縮管與漸擴管的局部阻力系數之和
ξ——減壓孔板的局部阻力系數

3 設置場所火災危險等級
3．0．1 設置場所火災危險等級的劃分，應符合下列規定：
輕危險級
2 中危險級
Ⅰ級

Ⅱ級
3 嚴重危險級 ,

Ⅰ級
Ⅱ級
4 倉庫危險級

Ⅰ級
Ⅱ級
Ⅲ級
3．0．2 設置場所的火災危險等級，應根據其用途、容納物品的火災荷載及室內空間條件等因素，在分析火災特點和熱氣流驅動噴頭開放及噴水到位的難易程度后確定。舉例見本規范附錄A。
3．0．3 當建筑物內各場所的火災危險性及滅火難度存在較大差異時，宜按各場所的實際情況確定系統選型與火災危險等級。
4．1 一般規定 c= #V*<
4．1．1 自動噴水滅火系統應在人員密集、不易疏散、外部增援滅火與救生較困難的性質重要或火災危險性較大的場所中設置。
4．1．2 自動噴水滅火系統不適用于存在較多下列物品的場所：
1 遇水發生爆炸或加速燃燒的物品；
2 遇水發生劇烈化學反應或產生有毒有害物質的物品；
3 灑水將導致噴濺或沸溢的液體。
L25%KGg' o  4．1．3 自動噴水滅火系統的系統選型，應根據設置場所的火災特點或環境條件確定，露天場所不宜采用閉式系統。

4．1．4 自動噴水滅火系統的設計原則應符合下列規定：
1 閉式噴頭或啟動系統的火災探測器，應能有效探測初期火災；
2 濕式系統、干式系統應在開放一只噴頭后自動啟動，預作用系統、雨淋系統應在火災自動報警系統報警后自動啟動；
3 作用面積內開放的噴頭，應在規定時間內按設計選定的強度持續噴水；
4 噴頭灑水時，應均勻分布，且不應受阻擋。

4．2 系統選型
4．2．1 環境溫度不低于4℃，且不高于70℃的場所應采用濕式系統。
4．2．2 環境溫度低4℃，或高于70℃的場所應采用干式系統。
 4．2．3 具有下列要求之一的場所應采用預作用系統： "

系統處于準工作狀態時，嚴禁管道漏水；

2 嚴禁系統誤噴；
3 替代干式系統。
4．2．4 滅火后必須及時停止噴水的場所，應采用重復啟閉預作用系統。

 4．2．5 具有下列條件之一的場所，應采用雨淋系統：
1 火災的水平蔓延速度快、閉式噴頭的開放不能及時使噴水有效覆蓋著火區域；
2 室內凈空高度超過本規范6．1．1條的規定，且必須迅速撲救初期火災；
4．2．6 符合本規范5. 0. 6條規定條件的倉庫，當設置自動噴水滅火系統時，宜采用早期抑制快速響應噴頭，并宜采用濕式系統。
 4．2．7 存在較多易燃液體的場所，宜按下列方式之一采用自動噴水—泡沫聯用系統： 6$f

1 采用泡沫滅火劑強化閉式系統性能；
2 雨淋系統前期噴水控火，后期噴泡沫強化滅火效能；
3 雨淋系統前期噴泡沫滅火，后期噴水冷卻防止復燃。#p#分頁標題#e##p#分頁標題#e#
9  系統中泡沫滅火劑的選型、儲存及相關設備的配置，應符合現行國家標準《低倍數泡沫滅火系統設計規范》GB 50151—92的規定。
4．2．8 建筑物中保護局部場所的干式系統、預作用系統、雨淋系統、自動噴水—泡沫聯用系統，可串聯接入同一建筑物內濕式系統，并應與其配水干管連接。
4．2．9 自動噴水滅火系統應有下列組件、配件和設施：
 應設有灑水噴頭、水流指示器、報警閥組、壓力開關等組件和末端試水裝置，以及管道、供水設施；
2 控制管道靜壓的區段宜分區供水或設減壓閥，控制管道動壓的區段宜設減壓孔板或節流管；

5．0．2 僅在走道設置單排噴頭的閉式系統，其作用面積應按最大疏散距離所對應的走道面積確定。
5．0．3 裝設網格、柵板類通透性吊頂?shù)膱鏊?，系統的噴水強度應按本規范表5．0．1規定值的1.3倍確定。
5．0．4 干式系統與雨淋系統的作用面積應符合下列規定：
1 干式系統的作用面積應按本規范表5．0．1規定值的1.3倍確定。
2 雨淋系統中每個雨淋閥控制的噴水面積不宜大于本規范表5．0．1中的作用面積。
5. 0. 5 設置自動噴水滅火系統的倉庫，系統設計基本參數應符合下列規定：

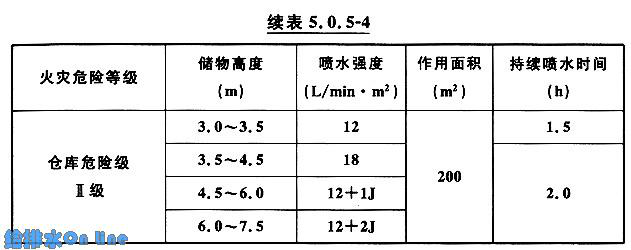

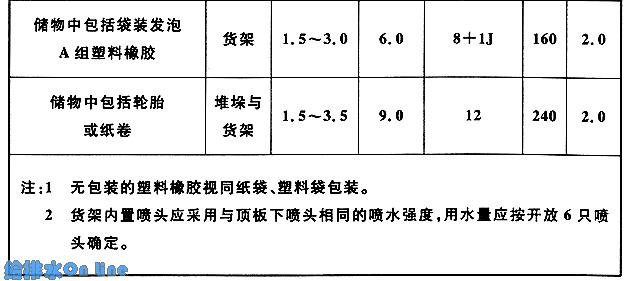

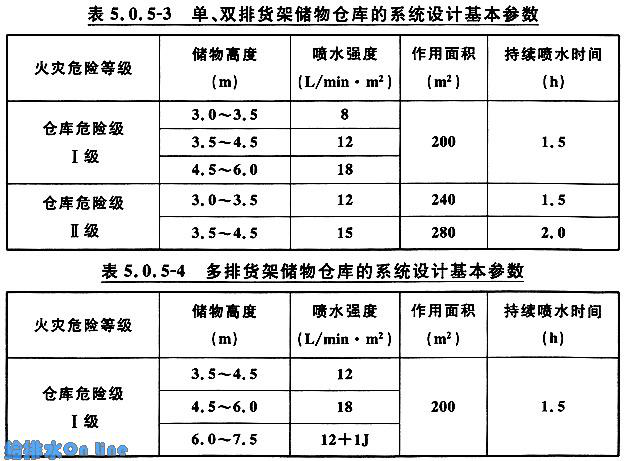

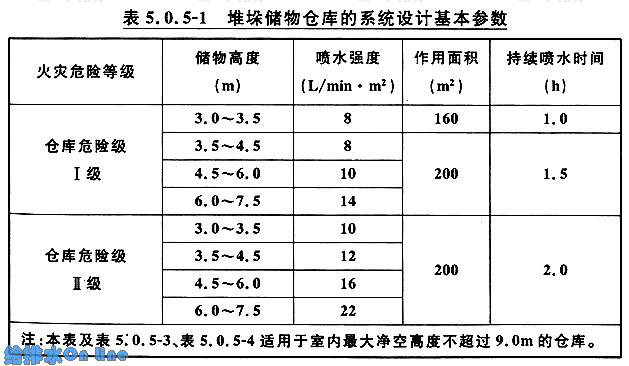

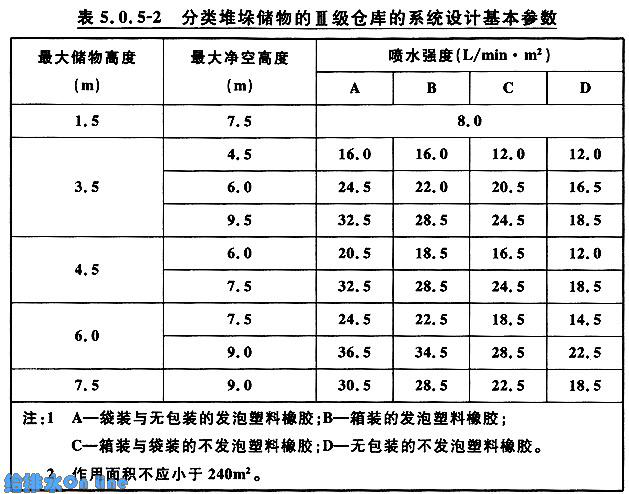

 堆垛儲物倉庫不應低于表5.0.5-1、表5.0.5-2的規定；
